Artikelnummer: 7903UADG/GLP42-NTN

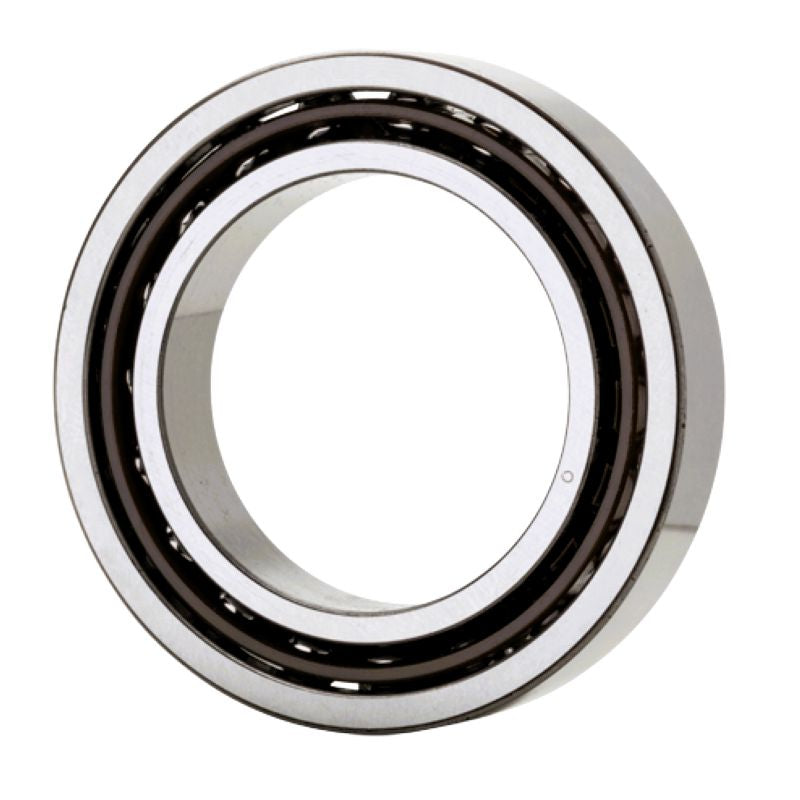

NTN 7903UADG/GLP42 einreihiges Hochpräzisions-Schrägkugellager 17x30x7 mm - Lieferzeit 2-3 Tage
Entspricht: 7903UADG/GLP42U3G
Nicht auf Lager
Dieses Produkt teilen
Beschreibung
Hochpräzisions-Schrägkugellager: Diese Lager sind für außergewöhnliche Genauigkeit, Steifigkeit und Leistung in Anwendungen ausgelegt, bei denen Präzision entscheidend ist. Sie nehmen kombinierte Radial- und Axiallasten auf und eignen sich besonders für Hochgeschwindigkeitsanwendungen, die einen ruhigen Lauf und eine präzise Steuerung der Drehbewegung erfordern.
NTN Schrägkugellager werden mit äußerst engen Toleranzen und hochwertigen Werkstoffen gefertigt. Sie bieten hohe Steifigkeit, geringe Vibrationen und ausgezeichnete thermische Stabilität. Ihr optimierter Kontaktwinkel sorgt für eine effiziente Lastverteilung. Damit eignen sie sich für Anwendungen, die eine hohe Positioniergenauigkeit und gleichbleibende Leistung unter Belastung erfordern.
NTN Hochpräzisions-Schrägkugellager werden häufig in Werkzeugmaschinen, der Robotik, Luft- und Raumfahrtkomponenten sowie Präzisionsfertigungsanlagen eingesetzt und genießen weltweit das Vertrauen von Ingenieuren und Erstausrüstern.
Vorteile: Hochwertige Werkstoffe und Oberflächenbearbeitung, geringe Geräuschentwicklung und Vibrationen, hohe Steifigkeit und Stabilität.
Entsprechende Ausführung: 7903UADG/GLP42U3G
- Brand / Quality:
- NTN - Hohe Qualität
- Inside Diameter:
- 17mm
- Outside Diameter:
- 30mm
- Width:
- 7 mm
- Seals / Shields:
- Keine
- Clearance:
- * Standard
Technische Daten
| d - Innendurchmesser | 17mm |
|---|---|
| D - Außendurchmesser | 30mm |
| B - Breite | 7mm |
| d1 - Außendurchmesser des Innenrings | 21,3 mm |
| d2 - Außendurchmesser des Innenrings | 20,3 mm |
| D1 - Innendurchmesser des Innenrings | 25.7mm |
| D2 - Innendurchmesser des Innenrings | 27,7 mm |
| a - Lastangriffspunkt | 9mm |
| Kontaktwinkel | 25 Grad |
| rs min - Minimaler Übergangsradius | 0.3mm |
| r1s min - Minimaler Übergangsradius | 0,15mm |
| Genauigkeitsklasse | P42 |
| C - Dynamische Tragzahl | 5,6 kN |
| C0 - Statische Tragzahl | 3,05 kN |
| f0 - Koeffizient | 15.1 |
| Vorspannklasse | GL |
| Vorspannwert | 20 N |
| Axiale Steifigkeit | 40,8 N/ym |
| Radiale Steifigkeit | 88,9 N/ym |
| N Lim - Grenzdrehzahl bei Ölschmierung | 69800 U/min |
| N Lim - Grenzdrehzahl bei Fettschmierung | 43200 U/min |
| da min - Mindestdurchmesser des Innenringabsatzes | 19.5mm |
| Da max - Maximaler Durchmesser des Außenringabsatzes | 27,5mm |
| Db max - Maximaler Schulterdurchmesser des Außenrings | 28.8 mm |
| r1a max - Maximaler Übergangsradius | 0,15mm |
| ra max - Maximaler Übergangsradius an Welle und Gehäuse | 0.3mm |
| Tmin - Minimale Betriebstemperatur | -20 °C |
| Tmax - Maximale Betriebstemperatur | +120 °C |
