Artikelnummer: 7003CTRDUMP3-NSK

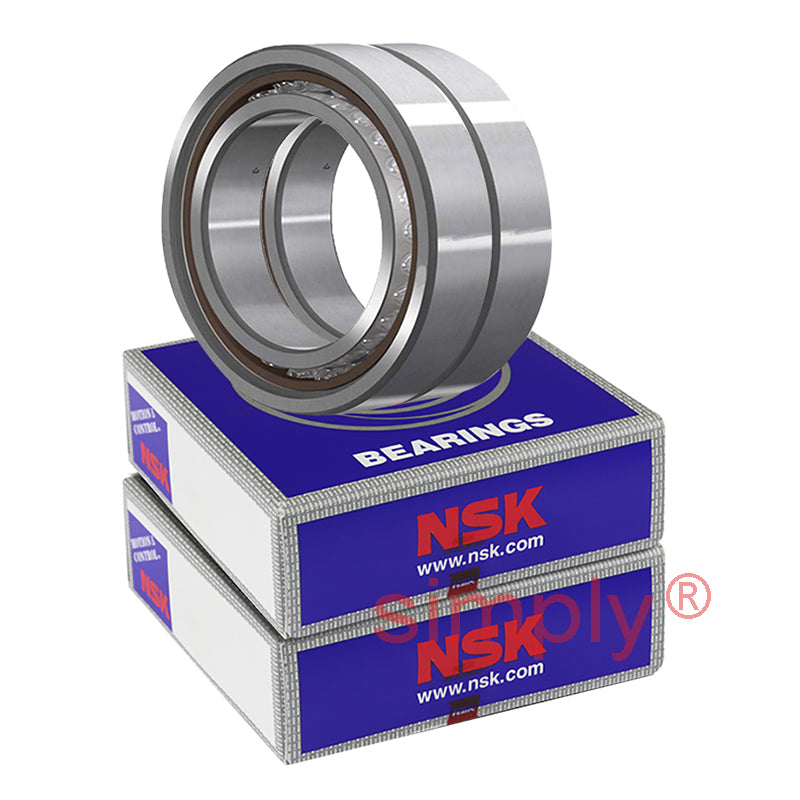

NSK 7003CTRDUMP3 Hochpräzisions-Schrägkugel-Spindellager 17x35x10 mm (2er-Set)
Vorrätig
Staffelpreis
Abholverfügbarkeit konnte nicht geladen werden
Dieses Produkt teilen
Beschreibung
NSK Hochpräzisions-Spindellager: NSK Hochpräzisions-Spindel-Schrägkugellager sind einreihige Schrägkugellager. Sie sind so gefertigt, dass sie ohne Leistungseinbußen in beliebiger Anordnung montiert und zu verschiedenen Sätzen kombiniert werden können. Das bietet wesentliche logistische Vorteile, insbesondere bei der Ersatzteilbeschaffung und Lagerhaltung. Die Lager können
entsprechend der Kennzeichnung auf der Außenringfläche angeordnet werden.
Die NSK-Baureihe der Hochpräzisionslager für Hauptspindeln in Werkzeugmaschinen gehört zu den fortschrittlichsten weltweit und steht für Spitzentechnologie mit höchster Leistungsfähigkeit.
Dieser Artikel wird als Satz mit 2 Lagern geliefert.
Vorteile: Weltweit anerkannte, bewährte Marke NSK, höchste Präzision, hervorragende Eignung für hohe Drehzahlen.
- Marke / Qualität:
- NSK - Hohe Qualität
- Innendurchmesser:
- 17mm
- Außendurchmesser:
- 35 mm
- Breite:
- 10 mm
- Dichtungen / Deckscheiben:
- Keine
- Ausführung:
- Universell gepaartes Lagerpaar
- Berührungswinkel:
- 15 Grad Kontaktwinkel
- Lagervorspannung:
- Mittlere Vorspannung
Technische Daten
| --- | Lagerabmessungen |
|---|---|
| d | 17mm |
| D | 35mm |
| B | 10mm |
| r<sub>min</sub> | 0.3mm |
| r1<sub>min</sub> | 0,15mm |
| --- | Belastungen, Winkel und Drehzahlen |
| C<sub>r</sub> | 6,95 kN |
| C<sub>or</sub> | 3,8 kN |
| Axialbelastung kN | 2,85 kN |
| Kontaktwinkel | 15 Grad |
| Faktor f<sub>o</sub> | 14.5 |
| Wirksamer Durchmesser | 8.5mm |
| Maximaldrehzahl bei Fettschmierung | 44300 U/min |
| Maximaldrehzahl bei Ölschmierung | 67400 U/min |
| --- | Einbaumaße |
| d<sub>a min</sub> | 19.5mm |
| D<sub>a max</sub> | 32,5 mm |
| D<sub>b max</sub> | 33,8 mm |
| r<sub>a max</sub> | 0.3mm |
| r<sub>b max</sub> | 0,15mm |
| Gewicht | 0.078kg |
