Artikelnummer: 7304AVG-NILOS

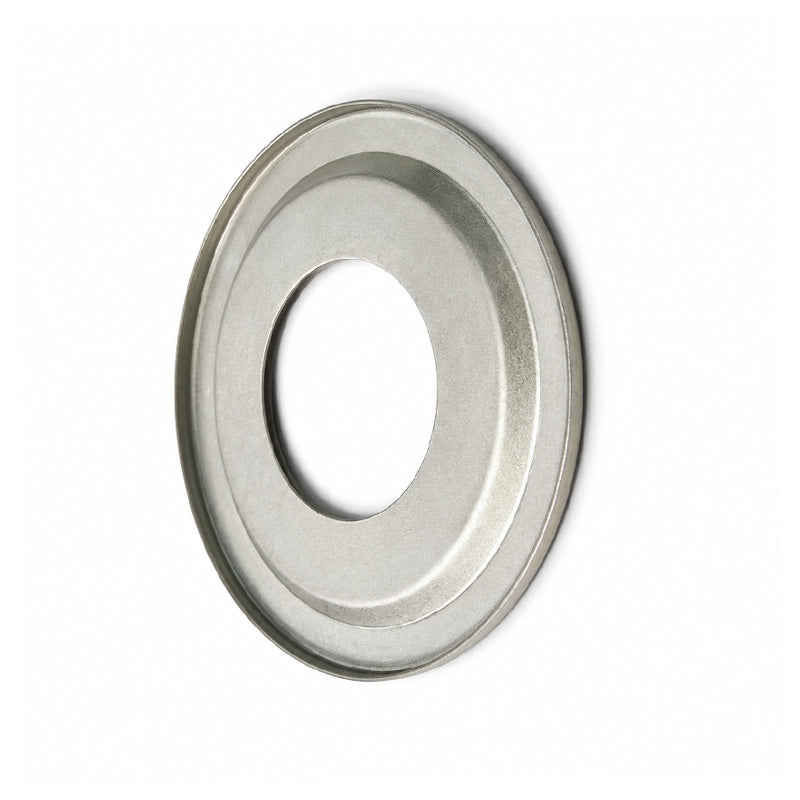

7304AVG Nilos-Ring für Lager der Baureihe 7304, 20x44.8x2mm
Nicht auf Lager
Dieses Produkt teilen
Beschreibung
Nilos-AVG-Dichtringe: Ein Nilos-Ring, der den Außenring eines Schrägkugellagers abdichtet, wird als Typ AVG bezeichnet. Diese Ringe dienen zur Abdichtung von Lagern ohne Deck- oder Dichtscheiben. Ein Nilos-Ring mit passenden Abmessungen kann so eingebaut werden, dass er den offenen Bereich des Lagers vollständig umschließt.
Nilos-Ringe werden insbesondere bei Einbauten benötigt, bei denen größere Mengen Schmutz oder Fremdkörper bis zum Lager vordringen könnten, zusätzlicher mechanischer Schutz erforderlich ist oder sich Kondenswasser bildet.
Die Abdichtung entsteht, indem die Dichtkante des Nilos-Rings mit leichtem Druck am Lageraußenring anliegt und sich mehr oder weniger tief in den gehärteten Außenring einläuft. Das dadurch entstehende feine Labyrinth verhindert, dass Fett austritt und Schmutz in das Lager eindringt. Ist eine Abdichtung am Innenring erforderlich, sollte ein Nilos-Ring des Typs JVG verwendet werden.
- Marke / Qualität:
- Nilos - hohe Qualität
- Innendurchmesser:
- 20 mm
- Außendurchmesser:
- 44,8mm
- Breite:
- 2 mm
- Dicke:
- 0,3 mm
- Artikeltyp:
- Nilos-Ring AVG
Technische Daten
| Passend für Lager | 7304 |
|---|---|
| Lagerinnendurchmesser | 20mm |
| Lageraußendurchmesser | 52 mm |
| Lagerbreite | 15mm |
| a | 44,8mm |
| c | 33mm |
| d | 20mm |
| h | 2mm |
| s | 0.3mm |
