Artikelnummer: 7934A5TRQUMP3-NSK

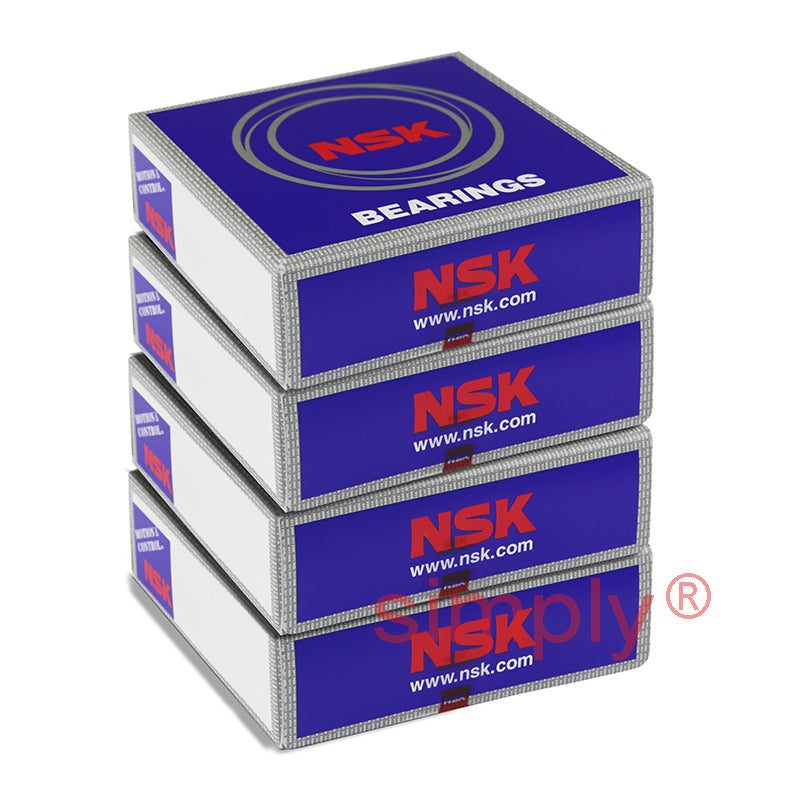

NSK 7934A5TRQUMP3 Hochpräzisions-Schrägkugellager für Spindeln 170x230x28 mm (4er-Satz)
Vorrätig
Staffelpreis
Abholverfügbarkeit konnte nicht geladen werden
Dieses Produkt teilen
Beschreibung
NSK Superpräzisions-Spindellager: NSK Superpräzisions-Schrägkugellager für Spindeln sind einreihige Schrägkugellager. Sie werden so gefertigt, dass sie ohne Leistungseinbußen in jeder Anordnung montiert und zu verschiedenen Sätzen kombiniert werden können. Das bietet wesentliche logistische Vorteile, insbesondere bei der Ersatzteilbeschaffung und Lagerhaltung. Die Lager können entsprechend der Markierung auf der Mantelfläche des Außenrings angeordnet werden.
Die NSK Baureihe der Superpräzisionslager für Hauptspindeln in Werkzeugmaschinen gehört zu den ausgereiftesten weltweit und steht für Spitzentechnologie mit höchster Leistungsfähigkeit.
Dieser Artikel wird als Satz mit 4 Lagern geliefert.
Vorteile: Weltweit renommierte, bewährte Marke NSK, höchste Präzision, hervorragende Eignung für hohe Drehzahlen.
- Marke / Qualität:
- NSK - Hohe Qualität
- Innendurchmesser:
- 170 mm
- Außendurchmesser:
- 230 mm
- Breite:
- 28 mm
- Dichtungen / Deckscheiben:
- Keine
- Ausführung:
- Universell gepaarter Vierer-Lagersatz
- Berührungswinkel:
- 25 Grad Druckwinkel
- Lagervorspannung:
- Mittlere Vorspannung
Technische Daten
| --- | Lagerabmessungen |
|---|---|
| d | 170mm |
| D | 230 mm |
| B | 28 mm |
| r<sub>min</sub> | 2mm |
| r1<sub>min</sub> | 1mm |
| --- | Belastungen, Winkel und Drehzahlen |
| C<sub>r</sub> | 112 kN |
| C<sub>or</sub> | 140kN |
| Axialbelastung kN | 103 kN |
| Kontaktwinkel | 25 Grad |
| Faktor f<sub>o</sub> | - |
| Wirksamer Durchmesser | 60.6mm |
| Maximaldrehzahl bei Fettschmierung | 4500 U/min |
| Maximaldrehzahl bei Ölschmierung | 7000 U/min |
| --- | Einbaumaße |
| d<sub>a min</sub> | 180 mm |
| D<sub>a max</sub> | 220mm |
| D<sub>b max</sub> | 224mm |
| r<sub>a max</sub> | 2mm |
| r<sub>b max</sub> | 1mm |
| Gewicht | 13,44kg |
