Artikelnummer: EF10-61-501-DURB

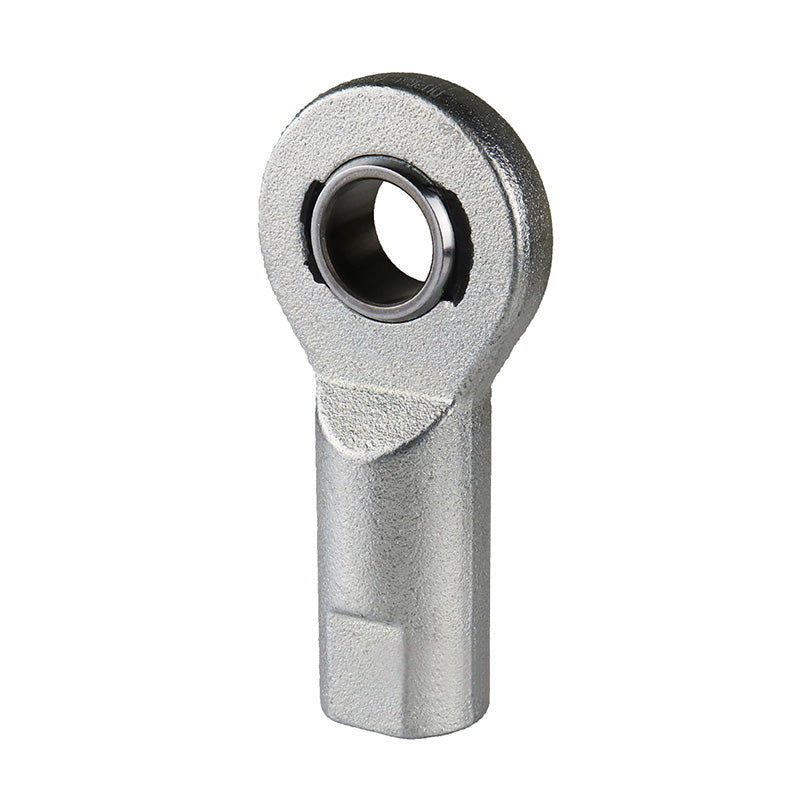

Durbal EF10-61-501 wartungsfreier metrischer Gelenkkopf aus Edelstahl mit PTFE-Auskleidung, Innengewinde M10x1,25, Rechtsgewinde
Vorrätig
Staffelpreis
Abholverfügbarkeit konnte nicht geladen werden
Dieses Produkt teilen
Beschreibung
DURBAL Hochleistungs-Gelenkköpfe aus Edelstahl mit Innengewinde und integriertem Gelenklager: Gelenkkopf mit Innengewinde, bestehend aus einem geschmiedeten, gehärteten und elektropolierten Edelstahlgehäuse mit einer Lagerschale aus Polyamid-PTFE-Glasfaser-Verbundwerkstoff und einer Gelenkkugel aus Edelstahl. Die wartungsfreie DURBAL-Glide-Lagerschale aus Polyamid-PTFE-Glasfaser-Verbundwerkstoff bettet eindringende Fremdpartikel ein. Dies und die im Vergleich zu anderen Gleitwerkstoffen größere Gleitschichtdicke sorgen für eine längere Lebensdauer. Aus geschmiedetem Edelstahl gefertigt, für extrem hohe Belastungen ausgelegt und an der Oberfläche elektropoliert, was eine sehr hohe Korrosionsbeständigkeit gewährleistet. Anschlussmaße gemäß DIN ISO 8139 für Pneumatikzylinder. Temperaturbereich: -30 °C bis +60 °C.
Vorteile: Radialluft 0 – 10 µm, geeignet für Stoßbelastungen, für kleine Schwenkbewegungen und niedrige Geschwindigkeiten, frei von Nichteisenmetallen.
- Marke / Qualität:
- Durbal - Hohe Qualität
- Gewindegröße:
- M10x1.25
- Gewinde Außen- / Innengewinde:
- Mit Innengewinde
- Gewinderichtung:
- Rechtsgängig
- Innendurchmesser:
- 10mm
- Auskleidungstyp:
- PTFE-beschichtet
Technische Daten
| Gewinderichtung | -501 (rechts) |
|---|---|
| d | 10mm |
| G (Gewinde) | M10x1.25mm |
| B | 9mm |
| C1 | 6mm |
| h1 | 43mm |
| d1 | 13mm |
| d2 | 28 mm |
| d3 | 16mm |
| dk | 16mm |
| l3 | 20mm |
| l4 | 57mm |
| l5 | 10,5mm |
| l7 | 13mm |
| W | 14 mm |
| Kippwinkel α | 12° |
| Gewicht | 0,054 kg |
| Dynamische Tragzahl C | 6,4 kN |
| Statische Tragzahl Co | 8,5 kN |
| Radialluft CN | 0-10 µm |
