Artikelnummer: EFA08-60-502-DURB

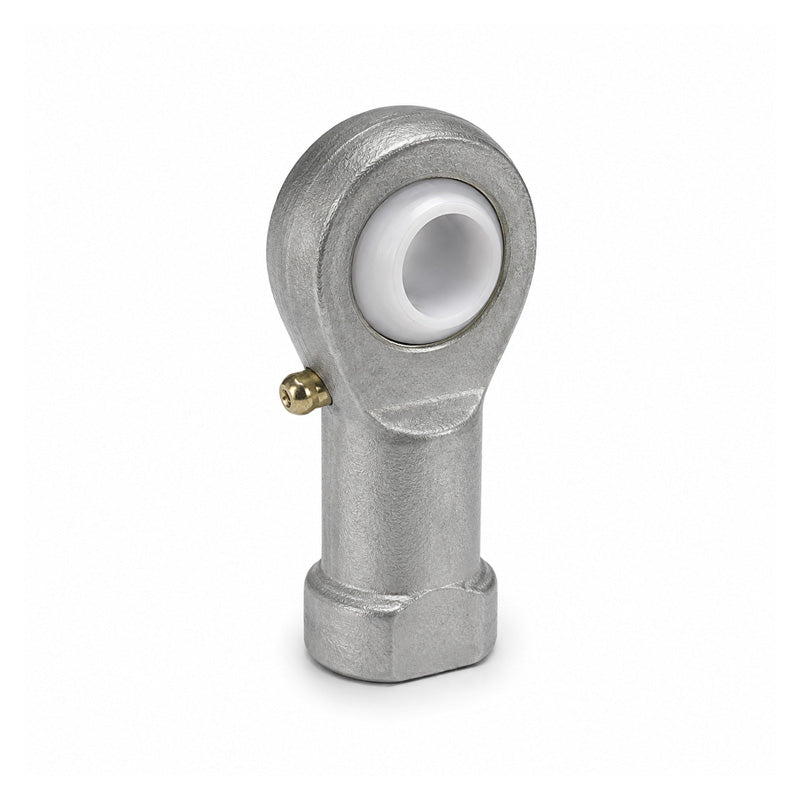

Durbal EFA08-60-502 wartungsfreier metrischer Gelenkkopf mit Innengewinde M8, Linksgewinde, aus Aluminium mit PTFE-Gleitschicht
Nicht auf Lager
Dieses Produkt teilen
Beschreibung
DURBAL hochbelastbare Aluminium-Gelenkköpfe mit Innengewinde und integriertem Gelenklager: Gelenkköpfe mit Innengewinde, bestehend aus einem Gehäuse aus hochfestem Aluminium mit silber eloxierter Oberfläche, einer Lagerschale aus Polyamid-PTFE-Glasfaser-Verbundwerkstoff und einer Gelenkkugel aus Edelstahl. Im Vergleich zu Gelenkköpfen aus Stahl sind sie äußerst leicht. Die Aluminium-Gelenkköpfe sind elektrisch isolierend, leiten daher keinen Strom und eignen sich ideal für Anwendungen im Außenbereich. Die wartungsfreie DURBAL-Glide-Lagerschale aus Polyamid-PTFE-Glasfaser-Verbundwerkstoff schließt eingedrungene Fremdpartikel ein. Dies und die im Vergleich zu anderen Gleitwerkstoffen größere Schichtdicke sorgen für eine längere Lebensdauer. Die Gelenkkugeln bestehen aus gehärtetem, geschliffenem und poliertem Edelstahl. Alle Gehäuse bestehen aus hochfestem Aluminium mit sehr guter Korrosionsbeständigkeit und einer äußerst harten, kratzfesten Oberfläche, die standardmäßig silber eloxiert ist. Zudem weisen sie eine hohe mechanische Belastbarkeit auf und erreichen annähernd die gleichen Tragzahlen wie vergleichbare Ausführungen aus Stahl. Temperaturbereich: -30 °C bis +60 °C.
Vorteile: Geeignet für kleine Schwenkbewegungen und niedrige Geschwindigkeiten, nahezu spielfrei: Radialspiel 0 – 10 µm, geeignet für Stoßbelastungen
- Marke / Qualität:
- Durbal - Hohe Qualität
- Gewindegröße:
- M8
- Gewinde Außen- / Innengewinde:
- Mit Innengewinde
- Gewinderichtung:
- Linksgewinde
- Innendurchmesser:
- 8 mm
- Auskleidungstyp:
- PTFE-beschichtet
Technische Daten
| Gewinderichtung | -502 (links) |
|---|---|
| d | 8mm |
| G (Gewinde) | M8mm |
| B | 8mm |
| C1 | 5mm |
| h1 | 36mm |
| d1 | 10mm |
| d2 | 23mm |
| d3 | 13mm |
| dk | 13mm |
| l3 | 16mm |
| l4 | 47.5mm |
| l5 | 11mm |
| l7 | 12mm |
| W | 11mm |
| Kippwinkel α | 15 Grad |
| Gewicht | 0.014kg |
| Dynamische Tragzahl C | 3,6 kN |
| Statische Tragzahl Co | 6,6 kN |
| Radialluft CN | 0–10 µm |
