Artikelnummer: HCB7030-E-T-P4S-UL-FAG

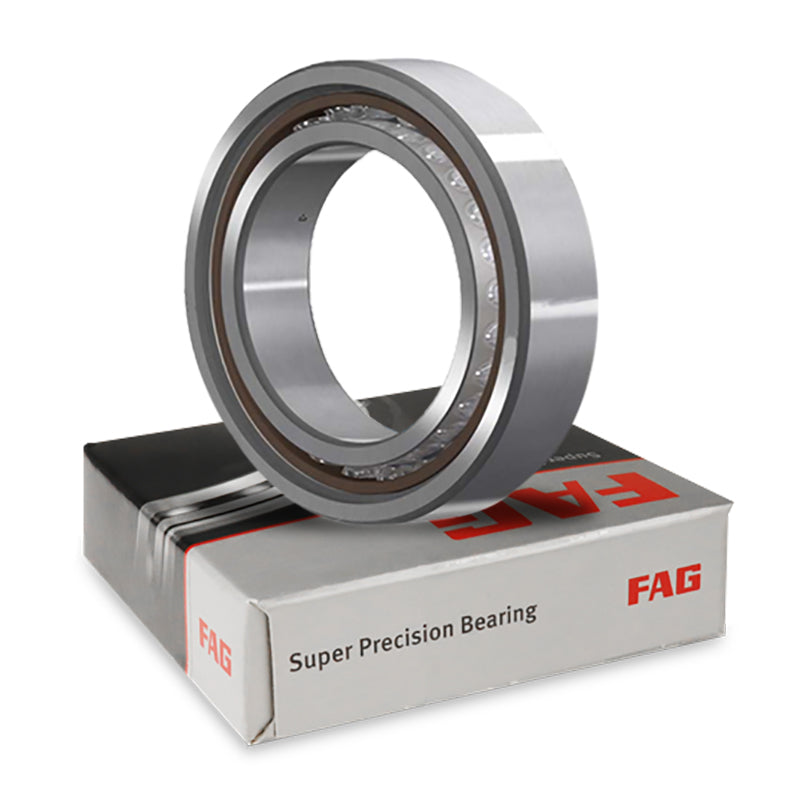

FAG HCB7030ETP4SUL Super Precision Angular Contact Spindle Bearing 150x225x35mm
Nicht auf Lager
Dieses Produkt teilen
Beschreibung
FAG Hochgenauigkeits-Spindellager: FAG Universallager sind einreihige Schrägkugellager. Sie sind so gefertigt, dass sie ohne Leistungseinbußen in jeder Anordnung montiert und zu verschiedenen Lagersätzen kombiniert werden können. Das bietet wesentliche logistische Vorteile, insbesondere bei der Ersatzteilbeschaffung und Lagerhaltung. Die Lager können
entsprechend der Kennzeichnung auf der Außenringfläche angeordnet werden.
Das FAG Sortiment an Hochgenauigkeitslagern für Hauptspindeln in Werkzeugmaschinen gehört zu den ausgereiftesten weltweit und steht für Spitzentechnologie mit höchster Leistungsfähigkeit.
Dieser Artikel wird als einzelnes Lager mit leichter Vorspannung geliefert und ist universell paarbar.
Vorteile: Weltweit renommierte, bewährte Marke FAG, höchste Präzision, ausgezeichnete Drehzahleignung.
- Brand / Quality:
- FAG - Hohe Qualität
- Inside Diameter:
- 150mm
- Outside Diameter:
- 225mm
- Width:
- 35mm
- Seals / Shields:
- Keine
- Style:
- Einzeln universell paarbares Lager
- Bearing Preload:
- Leichte Vorspannung
Technische Daten
| --- | Lagerabmessungen |
|---|---|
| d | 150mm |
| D | 225mm |
| B | 35mm |
| r<sub>s min</sub> | 2,1mm |
| r<sub>1s min</sub> | 2,1mm |
| --- | Anschlussmaße |
| da<sub> min</sub> | 163 mm |
| D<sub>a min</sub> | 213mm |
| r<sub>a max</sub> | 2,1mm |
| r<sub>b max</sub> | 1mm |
| B<sub>N</sub> | 178,5 mm |
| B<sub>N</sub> | 120mm |
| S<sub>B</sub> | 129 kN |
| --- | Drehzahlen, Gewichte und Belastungen |
| Drehzahl bei Fettschmierung | 5600 U/min |
| Drehzahl bei Ölschmierung | 8500 U/min |
| Vorspannkraft F<sub>v</sub> L | 898 N |
| Vorspannkraft F<sub>v</sub> M | 3106 N |
| Vorspannkraft F<sub>v</sub> H | 6501 N |
| Entlastungskraft K<sub>aE</sub> L | 2639 N |
| Entlastungskraft K<sub>aE</sub> M | 9320 N |
| Entlastungskraft K<sub>aE</sub> H | 19942 N |
| Axiale Steifigkeit C<sub>a</sub> L | 336,8 N/μm |
| Axiale Steifigkeit C<sub>a</sub> M | 527,5 N/μm |
| Axiale Steifigkeit C<sub>a</sub> H | 700,2 N/μm |
| Gewicht | 3,3kg |
