Artikelnummer: KBLM-20.M20.MH

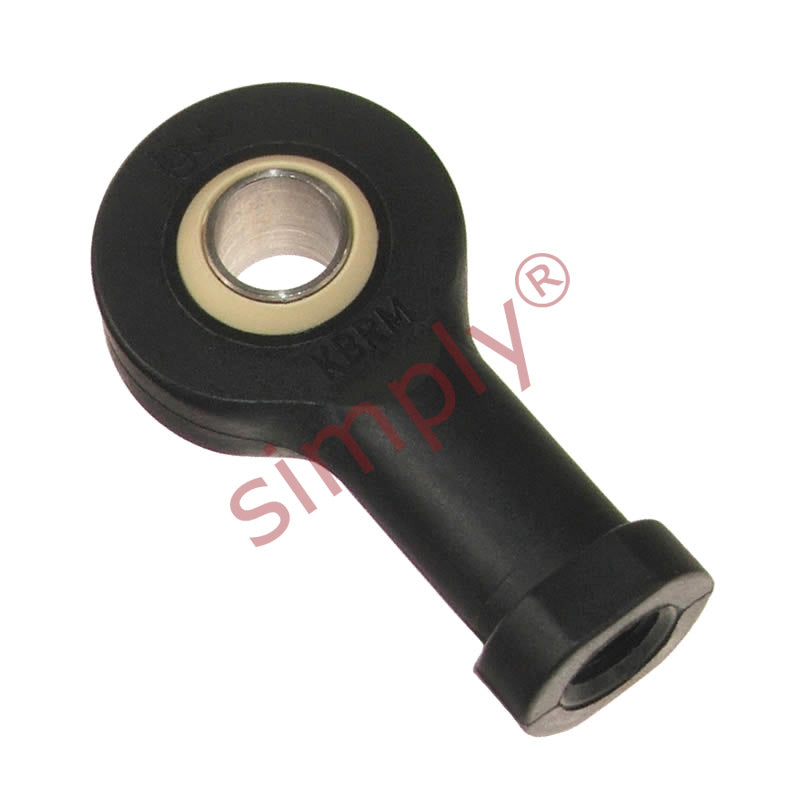

igubal KBLM20M20MH Kunststoff-Gelenkkopf mit Linksinnengewinde, 20mm Bohrung, M20x2.5-Gewinde und Metalleinsatz - Lieferzeit 7-10 Tage
igubal KBLM20M20MH Kunststoff-Gelenkkopf mit Linksinnengewinde, 20mm Bohrung, M20x2.5-Gewinde und Metalleinsatz - Lieferzeit 7-10 Tage
Regulärer Preis
CHF 33.54
zzgl. MwSt.
Regulärer Preis
Angebotspreis
CHF 33.54
zzgl. MwSt.
Lieferzeit: 7-10 Tage
Vorrätig
Staffelpreis
10+
CHF 29.85
19+
CHF 28.17
29+
CHF 27.84
39+
CHF 27.50
49+
CHF 27.17
74+
CHF 26.83
99+
CHF 25.16
199+
CHF 24.82
249+
CHF 24.48
499+
CHF 24.15
999+
CHF 23.48
Abholverfügbarkeit konnte nicht geladen werden
Dieses Produkt teilen
Beschreibung
Beschreibung
|
IGUS igubal® Gelenkkopflager der Serie KBLM - MH mit Links- und Innengewinde: Diese wartungsfreien Kunststoff-Gelenkköpfe eignen sich für den Trockenlauf. Sie zeichnen sich durch hohe Steifigkeit und sehr hohe Dauerfestigkeit bei wechselnden Belastungen aus. Sie gleichen Fluchtungsfehler und Kantenbelastungen aus, sind unempfindlich gegenüber Schmutz, Staub und Flusen und besitzen gute Dämpfungseigenschaften. Sie sind korrosions- und chemikalienbeständig. Bei der MH-Ausführung ist eine Edelstahlhülse durch die Gelenkkugel geführt. Sie ermöglicht ein höheres Anzugsdrehmoment und verhindert ein zu festes Anziehen der Schraube durch die Kugel. Betriebstemperaturbereich: -30 °C bis +80 °C dauerhaft - kurzzeitig bis +120 °C Werkstoffe: Kugelmaterial: iglidur® W300; Gehäuse: igumid G Anwendungen: Sie eignen sich für Dreh-, Schwenk- und Linearbewegungen und haben ein geringes Gewicht. Toleranzen: Sie werden gemäß DIN ISO 12240 gefertigt. Vorteile: Korrosions- und chemikalienbeständig, leicht, steif, für Trockenlauf geeignet und wartungsfrei; die Edelstahlhülse ermöglicht ein höheres Anzugsdrehmoment und verhindert ein Quetschen der Kugel |
- Marke / Qualität:
- Igus - Hohe Qualität
- Gewindegröße:
- M20x2,5
- Gewinde Außen- / Innengewinde:
- Mit Innengewinde
- Gewinderichtung:
- Linksgewinde
- Innendurchmesser:
- 20 mm
Technische Daten
Technische Daten
| d1 | 20mm |
|---|---|
| d2 | 50mm |
| d3 | M20x2.5 |
| d4 | 28 mm |
| d5 | 34 mm |
| C1 | 18 mm |
| B | 25mm |
| h1 | 77mm |
| l3 | 33mm |
| l4 | 102mm |
| W | SW30 |
| Maximaler Schwenkwinkel | 23° |
| Maximale statische Zugbelastbarkeit (kurzzeitig) | 5400 N |
| Maximale statische Zugbelastbarkeit (langzeitig) | 2700 N |
| Maximale Radialbelastung (kurzzeitig) | 2100 N |
| Maximale Radialbelastung (langzeitig) | 1050 N |
| Mindestgewindetiefe | 22mm |
| Max. Drehmomentbelastbarkeit des Innengewindes | 60 Nm |
| Max. Drehmoment über die Kugel (Standard) | 55 Nm |
| Max. Drehmoment über die Kugel (MH) | 200 Nm |
| Gewicht | 73,5 g |
