Artikelnummer: M-CM-UCFL216D1-NTN

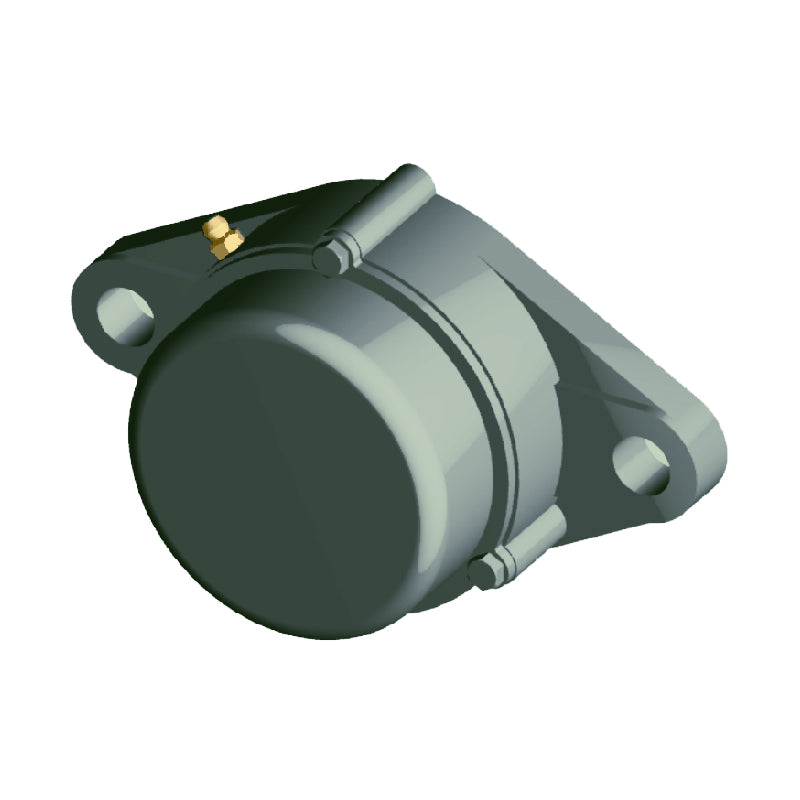

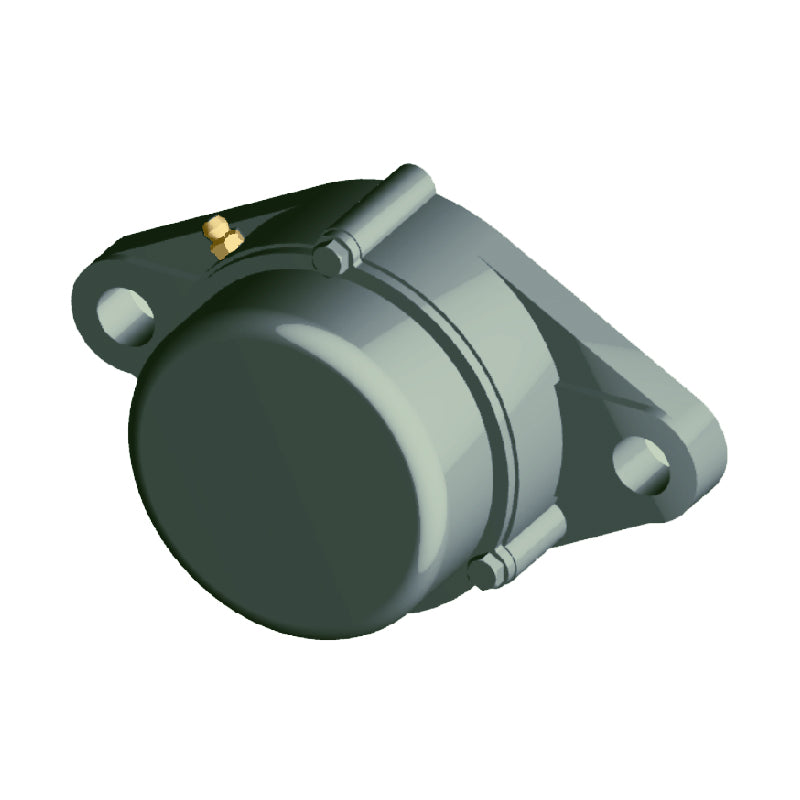

NTN M-CM-UCFL216D1 metrisches ovales Zweiloch-Flanschlagergehäuse aus Grauguss mit Lagereinsatz für 80 mm Bohrung und Graugussdeckel - geschlossene Ausführung - Lieferzeit 2-3 Tage
NTN M-CM-UCFL216D1 metrisches ovales Zweiloch-Flanschlagergehäuse aus Grauguss mit Lagereinsatz für 80 mm Bohrung und Graugussdeckel - geschlossene Ausführung - Lieferzeit 2-3 Tage
Nicht auf Lager
Dieses Produkt teilen
Beschreibung
Beschreibung
|
Ovale Zweiloch-Gusseisengehäuse der Reihen UCFL oder SFT: Die Lagereinheit wird mit einem vollständig gedichteten Lagereinsatz im ovalen Gusseisengehäuse geliefert. Ein Schmiernippel ermöglicht das Nachschmieren. Der Lagereinsatz hat zwei Madenschrauben, mit denen er nach der Montage auf der Welle befestigt wird. Die separat erhältlichen Einsätze können bei Bedarf später ausgetauscht werden Vorteile: Kostengünstige Lager-Gehäuse-Einheit, nachschmierbar, austauschbarer Lager-Einsatz, Befestigung mit Gewindestiften |
- Marke / Qualität:
- NTN - Hohe Qualität
- Innendurchmesser:
- 80 mm
- Ausführung:
- UCFL
- Bohrungsabstand der Schraubenlöcher:
- 233 mm
Technische Daten
Technische Daten
| --- | Abmessungen |
|---|---|
| Wellendurchmesser | 80mm |
| H | 290 mm |
| J | 233mm |
| A<sub>2</sub> | 34 mm |
| A<sub>1</sub> | 22mm |
| A | 58 mm |
| N | 25mm |
| L | 180 mm |
| B | 82.6mm |
| S | 33,3mm |
| t<sub>2</sub> | 16mm |
| A<sub>5</sub> | 106mm |
| L<sub>1</sub> | 183mm |
| L<sub>2</sub> | 90mm |
| Befestigungsschraube | M22 |
| --- | Tragzahl |
| Dynamische Tragzahl C<sub>r</sub> | 80,5 kN |
| Statische Tragzahl C<sub>0r</sub> | 53 kN |
| Ermüdungsgrenzbelastung C<sub>u</sub> | 3,95 kN |
| --- | Angaben zur Lagereinheit |
| Masse | 8,6 kg |
