Artikelnummer: TSFL20BB-0-ISB

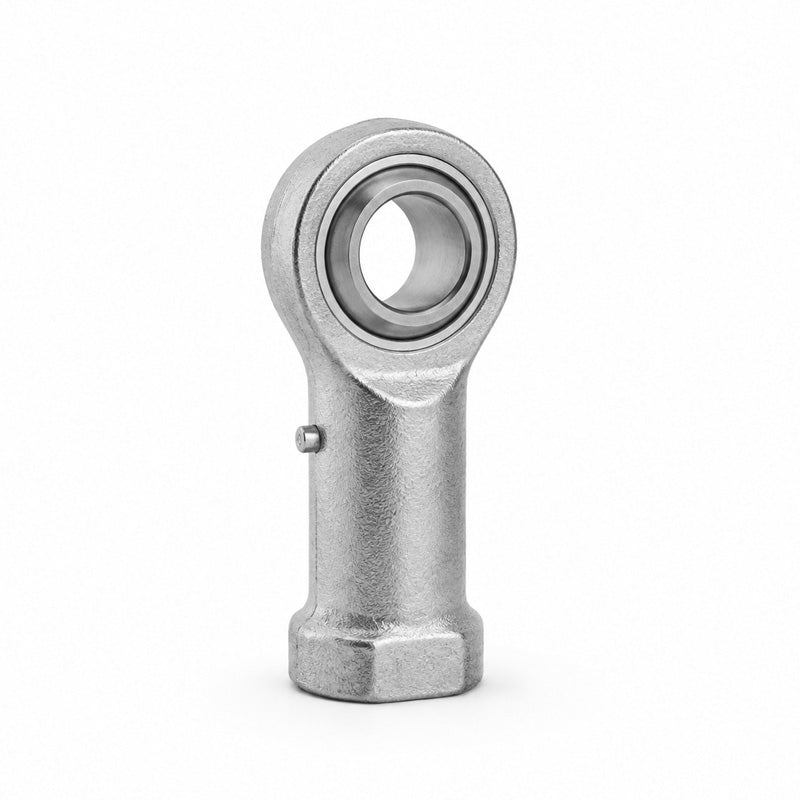

ISB TSFL20BB-0 wartungspflichtiger Stahl/Stahl-Gelenkkopf mit Innengewinde, Linksgewinde M20
ISB TSFL20BB-0 wartungspflichtiger Stahl/Stahl-Gelenkkopf mit Innengewinde, Linksgewinde M20
Entspricht: TSFL20BB-0
Nicht auf Lager
Dieses Produkt teilen
Beschreibung
Beschreibung
Schwerlast-Gelenkköpfe der Baureihen TSM..BB und TSF..BB:: Diese Baureihen verfügen über integrierte zweireihige Pendelkugellager, die durch ein spezielles Hochgeschwindigkeitslagerfett geschmiert werden. Bei den Baureihen TSM..BB-O und TSF..BB-O sind die Kugeln im Außengehäuse statt am Innenring zentriert. TSM..BB-E und TSF..BB-E unterscheiden sich durch einen Bund am Gewindeanfang. Die Baureihen TSM..BB, TSF..BB, TSM..BB-O, TSF..BB-O, TSM..BB-E und TSF..BB-E sind mit Links- oder Rechtsgewinde, Innen- oder Außengewinde sowie in metrischen und Zollgrößen erhältlich.
Äquivalent: TSFL20BB-0
- Marke / Qualität:
- ISB-gute Qualität
- Gewindegröße:
- M20X1.5
- Gewinde Außen- / Innengewinde:
- Mit Innengewinde
- Gewinderichtung:
- Linksgewinde
- Bohrung:
- 20
- Innendurchmesser:
- 20
- Material:
- Stahl
- Auskleidungstyp:
- Stahl/Stahl
Technische Daten
Technische Daten
| d1 | 20mm |
|---|---|
| d2 | 27,5mm |
| d3 | M20X1.5mm |
| d4 | 24.5mm |
| d6 | 50mm |
| d7 | 34 mm |
| b1 | 25mm |
| b3 | 18 mm |
| h | 77mm |
| I | 33mm |
| I1 | 10mm |
| I3 | 26mm |
| SW | 30mm |
| α | 7° |
| Berechnungsfaktor Y | 2.46 |
| Berechnungsfaktor Yo | 2.58 |
| Grenzdrehzahl | 825Min-1 |
| Dynamisch C | 7.9KN |
| Statisch Co | 3.45KN |
| Gewicht | 0.338Kg |
