Artikelnummer: UKFC205D1/HE2305-NTN
NTN UKFC205D1/HE2305 runde Vierloch-Flanschlagereinheit aus Gusseisen mit Lagereinsatz und Spannhülse, Zollmaß, passend für 3/4-Zoll-Wellen - Lieferzeit 2–3 Tage
Nicht auf Lager
Dieses Produkt teilen
Beschreibung

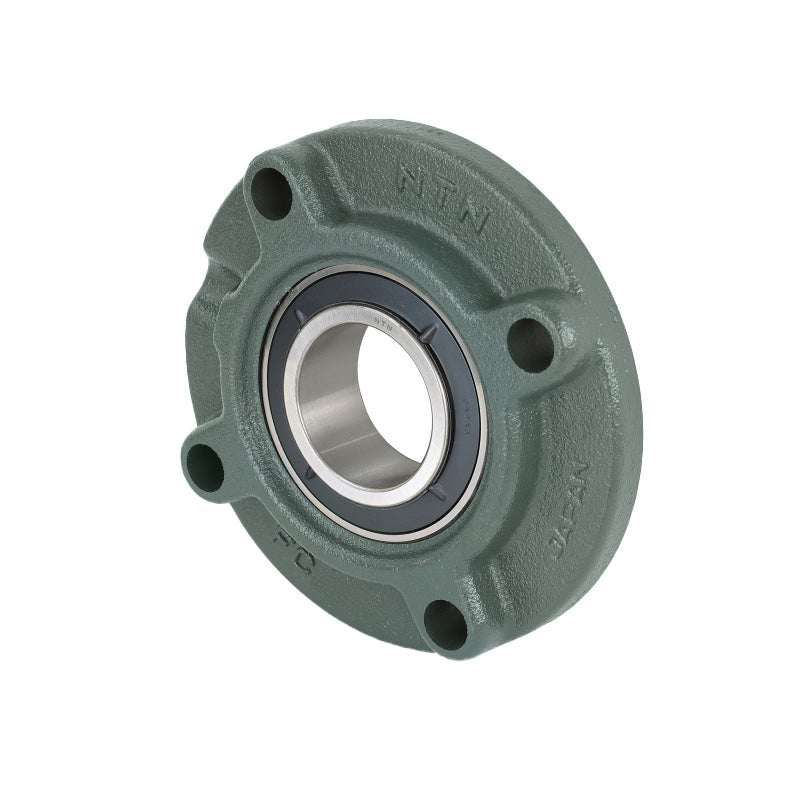

UKFC200 Serie runder Vier-Schrauben-Flanschlager mit Spannhülse: Diese Lagereinheiten werden mit einem vollständig abgedichteten Lagereinsatz im runden Gussgehäuse mit vier Befestigungsschrauben geliefert und verfügen über einen Schmiernippel zur Nachschmierung. Die Einsätze lassen sich bei Bedarf zum Austausch leicht aus dem Gehäuse entfernen, indem sie um 90 Grad gedreht werden. Auf dieselbe Weise lassen sie sich im Gehäuse ausrichten: Die Außenseite des Lagereinsatzes ist sphärisch geformt und gleicht eine gewisse Fehlausrichtung aus.

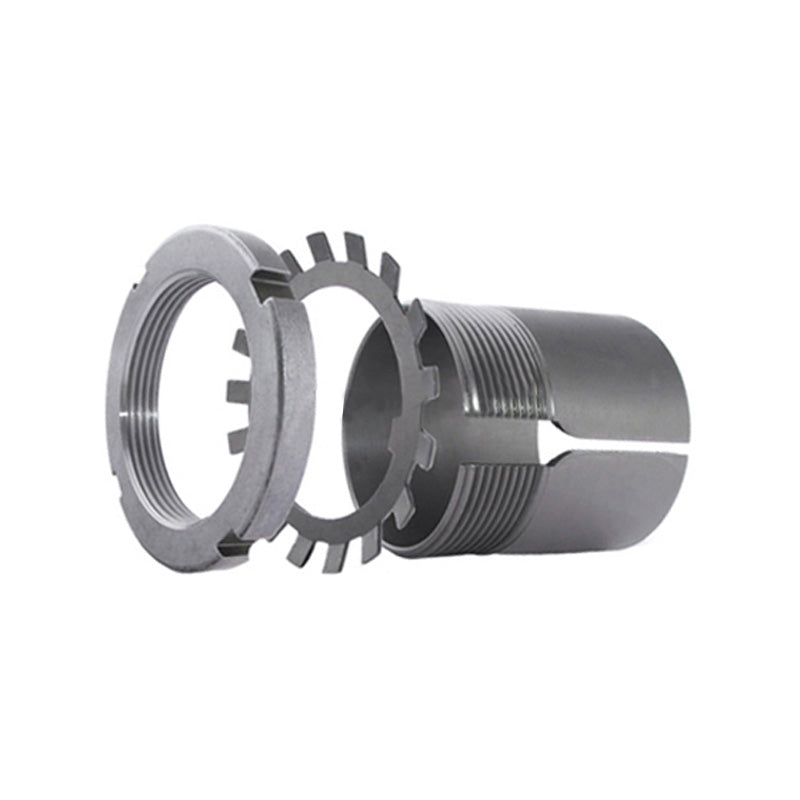

Montage / Einstellung und Demontage: Montage und Positionierung sind einfach: Die Spannhülse in den Lagereinsatz schieben; sie passt nur in einer Richtung, sodass das Gewinde herausragt. Anschließend das Sicherungsblech mit seiner Nase in der Nut und den Laschen nach außen aufsetzen und die Mutter zunächst locker aufschrauben. Danach die vormontierte Lagereinheit auf die Welle setzen. Sobald das Lager richtig positioniert ist, die Nutmutter festziehen, um es sicher auf der Welle zu fixieren. Die Demontage erfolgt in umgekehrter Reihenfolge. Dank dieser einfachen Befestigungsmethode lassen sich die Lager bei der Montage präzise positionieren und anschließend bei Bedarf leicht nachstellen.
Vorteile: Nachschmierbar, austauschbarer Lagereinsatz mit Spannhülse, einfache Montage und Einstellung, gleicht gewisse Fehlausrichtungen aus.
- Marke / Qualität:
- NTN - Hohe Qualität
- Innendurchmesser:
- 19,05mm = 0,75 (3/4) Zoll
- Ausführung:
- UKFC
- Teilkreisdurchmesser:
- 2-1/2 Zoll
Technische Daten
| Wellendurchmesser | 3/4 Zoll |
|---|---|
| L | 4-17/32 Zoll |
| J | 3-35/64 Zoll |
| (J<sub>1</sub>) | 2-1/2 Zoll |
| A<sub>2</sub> | 25/64 Zoll |
| N | 15/32 Zoll |
| A<sub>3</sub> | 15/64 Zoll |
| A<sub>1</sub> | 13/16 Zoll |
| A | 1-1/16 Zoll |
| H<sub>3</sub> | 2,7559 Zoll |
| A<sub>0</sub> | 1-25/64 Zoll |
| B<sub>1</sub> | 1,378 Zoll |
| F min. | 1-3/16 Zoll |
| Befestigungsschraube | 3/8 Zoll |
| A<sub>4</sub> | 1-3/4 Zoll |
| Masse | 2,2 lbs |
