Artikelnummer: UKFS324H-SNR

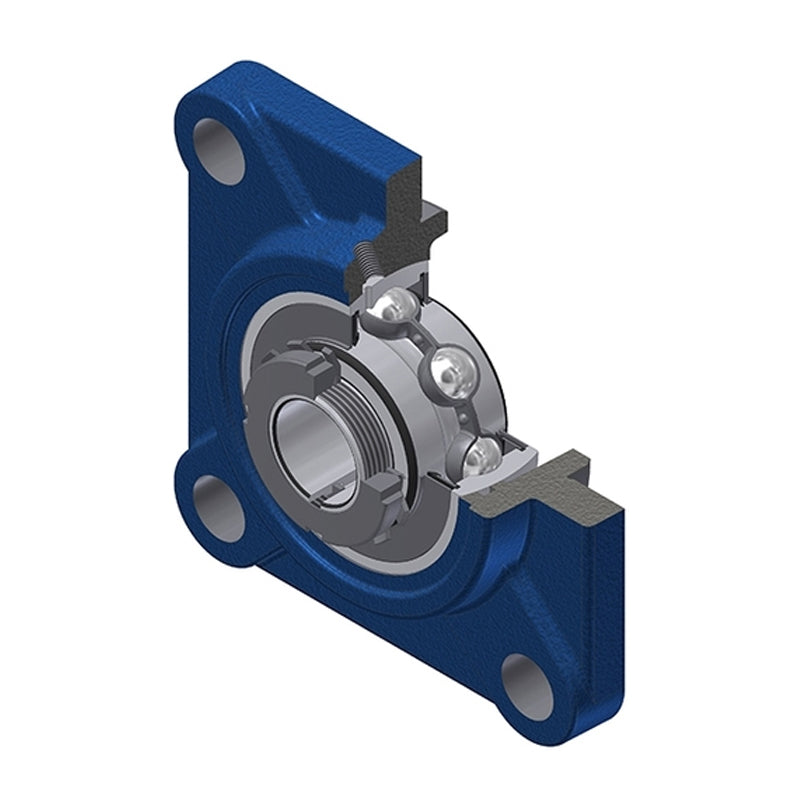

SNR UKFS324H metrisches quadratisches Vierloch-Flanschlagergehäuse aus Gusseisen mit Lagereinsatz und Spannhülse, für 110-mm-Welle - Lieferzeit 2-3 Tage
Lieferzeit: 2-3 Tage
Vorrätig
Staffelpreis
Abholverfügbarkeit konnte nicht geladen werden
Dieses Produkt teilen
Beschreibung
Quadratische Vierloch-Lagergehäuse der Serie UKF300 mit Spannhülse: Diese Lagereinheiten werden mit einem vollständig abgedichteten Lagereinsatz im quadratischen Vierloch-Gussgehäuse geliefert. Ein Schmiernippel erleichtert das Nachschmieren. Die Einsätze lassen sich bei Bedarf leicht aus den Gehäusen entnehmen, indem sie um 90 Grad gedreht werden. Da die Außenseite des Lagereinsatzes kugelförmig ist, lassen sie sich auf dieselbe Weise im Gehäuse ausrichten und gleichen einen gewissen Fluchtungsfehler aus.
Montage / Einstellung und Demontage: Montage und Positionierung sind unkompliziert: Schieben Sie die Spannhülse in den Lagereinsatz. Sie passt nur in einer Richtung, wobei das Gewinde herausragt. Setzen Sie die Sicherungsscheibe mit ihrer Positioniernase in die Nut ein, sodass die Laschen nach außen zeigen, und schrauben Sie die Mutter zunächst locker auf. Schieben Sie dann das montierte Lager auf die Welle. Sobald das Lager richtig sitzt, ziehen Sie die Sicherungsmutter fest, um es sicher auf der Welle zu fixieren. Die Demontage erfolgt in umgekehrter Reihenfolge. Dank dieser einfachen Befestigung lassen sich die Lager bei der Montage präzise positionieren und anschließend bei Bedarf leicht nachstellen.
Vorteile: Nachschmierbar, austauschbarer Lagereinsatz mit Spannhülse, einfache Montage und Einstellung, gleicht gewisse Fluchtungsfehler aus.
- Marke / Qualität:
- SNR - Hohe Qualität
- Innendurchmesser:
- 110mm
- Ausführung:
- UKFS
- Bohrungsabstand der Schraubenlöcher:
- 290mm
Technische Daten
| --- | Abmessungen |
|---|---|
| Wellendurchmesser d | 110mm |
| A | 110mm |
| A1 | 40mm |
| A2 | 100.5mm |
| A4 | 80mm |
| B | 87 mm |
| B1 | 112mm |
| d1 | 155 mm |
| e | 35mm |
| H3 | 330mm |
| J | 290 mm |
| L | 370 mm |
| N | 41 mm |
| s1 | 65.5mm |
| G | M10x1 |
| --- | Tragzahl |
| Dynamische Tragzahl C | 228 kN |
| Statische Tragzahl C0 | 208 kN |
| --- | Angaben zur Lagereinheit |
| Min. Betriebstemperatur | -20 °C |
| Max. Betriebstemperatur | 100 °C |
| Spannhülse | H2324 |
| Masse | 51,7 kg |
