Artikelnummer: UKP.217

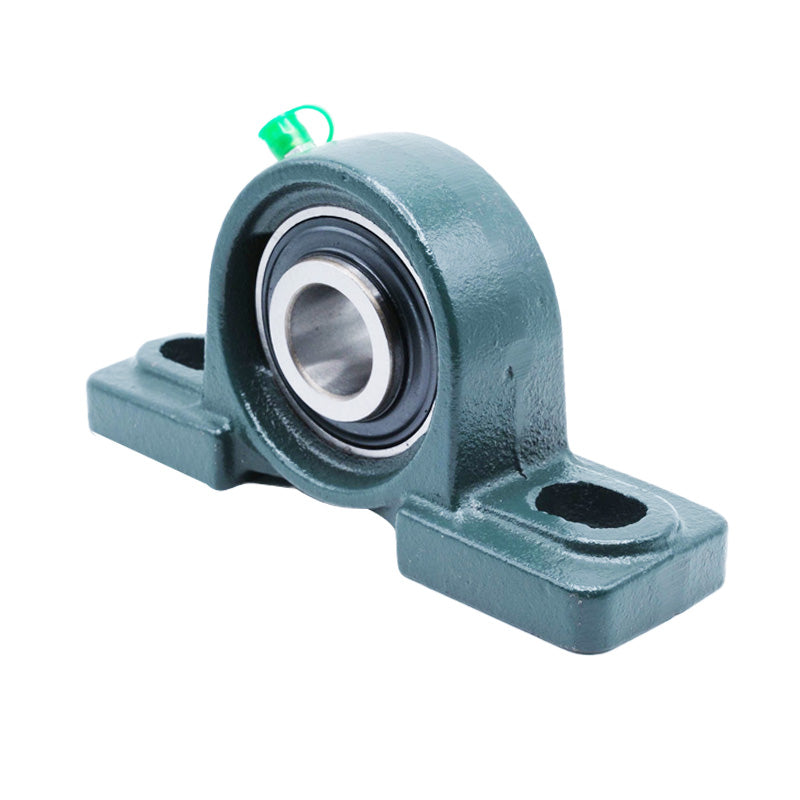

UKP217 metrisches, zweifach verschraubtes Stehlagergehäuse aus Gusseisen mit Lagereinsatz für 85-mm-Kegelbohrung (Spannhülse erforderlich - separat erhältlich)
Vorrätig
Staffelpreis
Abholverfügbarkeit konnte nicht geladen werden
Dieses Produkt teilen
Beschreibung
UKP200 Stehlagereinheiten der Serie mit zwei Befestigungsbohrungen und Lager mit konischer Bohrung: Diese Lagereinheiten werden mit einem vollständig abgedichteten Lagereinsatz im Stehlagergehäuse aus Gusseisen mit zwei Befestigungsbohrungen geliefert. Ein Schmiernippel ermöglicht die Nachschmierung. Die Einsätze lassen sich bei Bedarf zum Austausch einfach aus dem Gehäuse entfernen, indem sie um 90 Grad gedreht werden. Auf dieselbe Weise lassen sie sich im Gehäuse ausrichten: Die kugelförmige Außenfläche des Lagereinsatzes gleicht einen gewissen Grad an Fluchtungsfehlern aus.
Montage / Einstellung und Demontage: Montage und Positionierung sind unkompliziert: Schieben Sie die Spannhülse (nicht im Lieferumfang enthalten) in den Lagereinsatz. Sie passt nur in einer Richtung hindurch, sodass das Gewinde hervorsteht. Setzen Sie die Sicherungsscheibe mit ihrer Fixiernase in die Nut ein; die Laschen müssen nach außen zeigen. Schrauben Sie anschließend die Mutter zunächst locker auf und setzen Sie das montierte Lager auf die Welle. Sobald das Lager richtig positioniert ist, ziehen Sie die Nutmutter fest, um das Lager sicher auf der Welle zu befestigen. Die Demontage erfolgt in umgekehrter Reihenfolge. Dank dieser einfachen Befestigung lassen sich die Lager bei der Montage präzise positionieren und bei Bedarf anschließend leicht nachstellen.
Vorteile: Nachschmierbar, austauschbarer Lagereinsatz mit Spannhülse, einfache Montage und Einstellung, gleicht gewisse Fluchtungsfehler aus.
- Marke / Qualität:
- EU-Budgetmarke - Günstige Qualität
- Innendurchmesser:
- 85mm
- Ausführung:
- UKP
- Bohrungsabstand der Schraubenlöcher:
- 247mm
Technische Daten
| d | 75mm (mit Spannhülse) |
|---|---|
| a | 310mm |
| h | 95,2mm |
| e | 247mm |
| b | 83mm |
| s1 | 25mm |
| s2 | 28 mm |
| g | 32mm |
| w | 185 mm |
| t | 113.2mm |
| B1 | 82mm |
| Schraubengröße | M20 |
| Lagernummer | UK217;H2317 |
| Gehäusenummer | P217 |
| Gewicht | 9,97 kg |
| --- | Passende Spannhülsen |
| H2317 | Bohrung 75mm |
| HA2317 | Bohrung 2-15/16 Zoll |
| HE2317 | Bohrung 3 Zoll |
